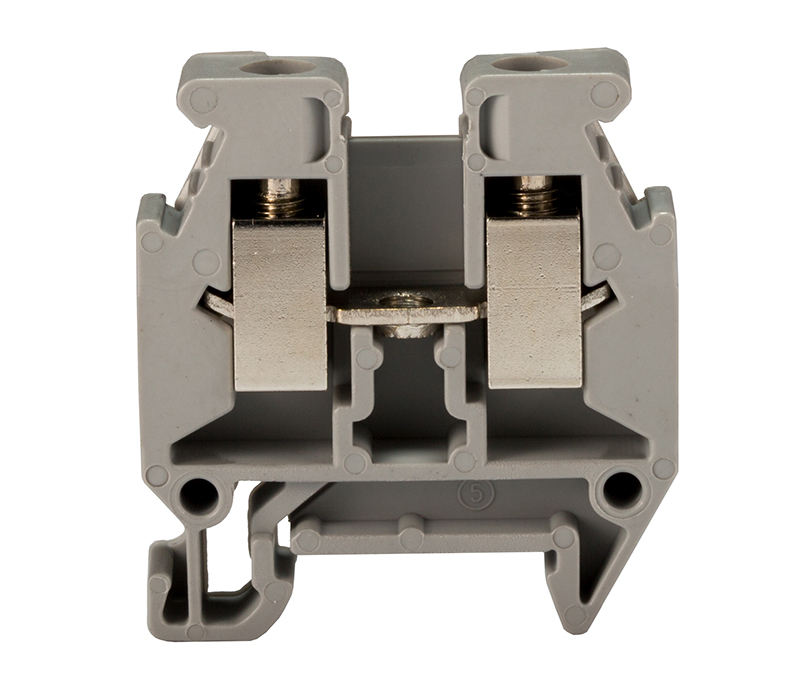

MBK5/E-Z小型接線端子適用于接線4平方毫米以下的線纜，電流過載最大41A，最大電壓500V。MBK5/E-Z小型接線端子采用的安裝導軌為15cm寬度的小型導軌，使用特殊設計的E/MBK系列固定件固定末端，擋板采用的是專業設計的D-MBK系列擋板。產品適用于各種小體積，小空間環境接線。

產品尺寸

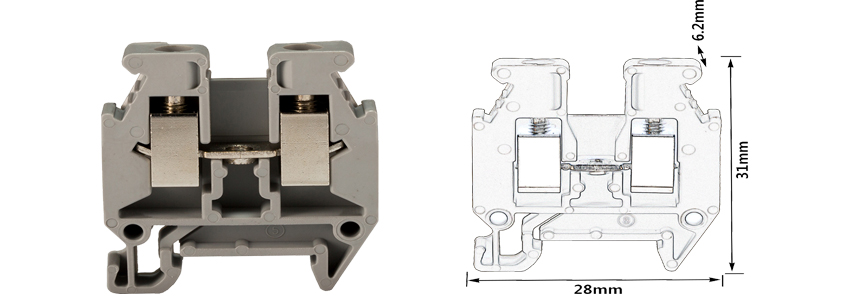

MBK5/E-Z小型接線端子寬度28毫米，高度31毫米，厚度6.2毫米。此款產品和MBK3/E-Z外形上面沒什么大的差別，只有厚度相差一毫米。因此在擋板的使用方面采用的是相同規格的擋板。此外導軌也采用的是相同尺寸的導軌。

產品附件

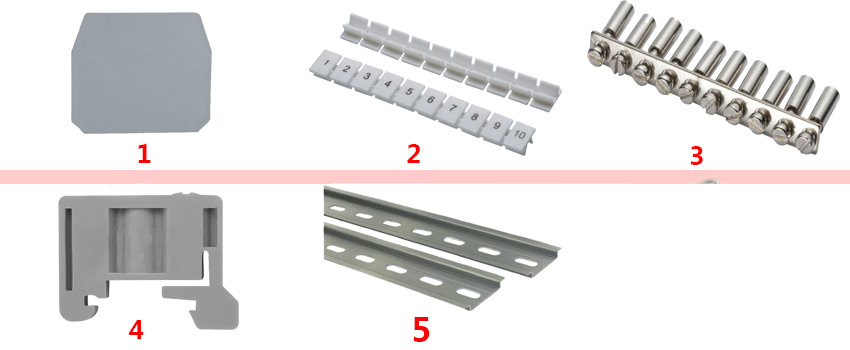

MBK5/E-Z小型接線端子在配件方面采用了5款主要配件，分別是擋板，標記，橋接件，固定件和導軌。由于產品的特殊設計，所以產品的很多配件尺寸也和普通的UK系列接線端子有一定的差距。擋板方面大小只有拇指指甲蓋大小，只能適用于MBK系列小型接線端子。而標記條，橋接件兩款配件和UK系列接線端子相同厚度的產品使用的是相同的配件，型號分別是ZB6和FBI10-6。而固定件和導軌方面由于其安裝寬度的設計只有15mm，所以產品使用的導軌也是小型號導軌。而固定件體積也只有拇指大小，其安裝孔位置的固定螺釘只有一枚。

生產過程

小型接線端子MBK5/E-Z采用的是全人工生產，效率方面和普通的接線端子相比比較低，所以單價方面人工費用占了很大一部分。產品主要部件有塑料絕緣外殼，導電體，壓線框，固定螺釘?shù)取Ｉa(chǎn)采用注塑機生產外殼，沖床和絲攻機生產金屬部件，經過各種處理工藝完成配件生產。在經由人工組裝，完成產品的組裝，在經過包裝，入庫完成整個生產。
