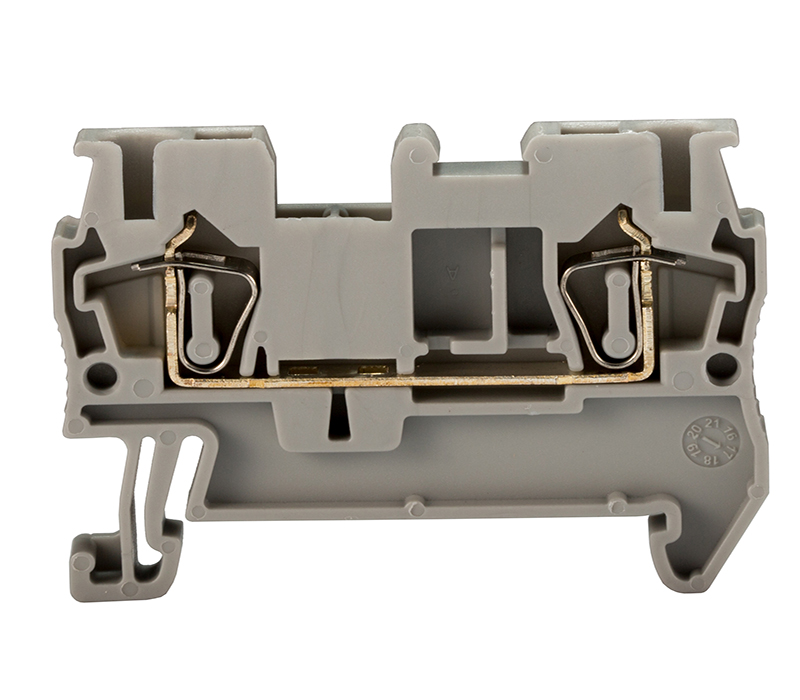

成曼電氣生產的ST4籠式彈簧接線端子采用高彈性回復力進口鋼片作為原材料，生產出具有高彈力，可多次往復使用的壓線框，配合高品質銅導體組合生產出了具有高性?xún)r(jià)比的ST4籠式彈簧接線端子，產品具有安裝方面，使用快捷等優點，接線的時候只需將導線插入回拉即可完成安裝。同時橋接件的安裝也變的簡單化，只需要將設計好的橋接件插入安裝孔即可，省略了框式螺釘端子復雜的擰螺釘和松螺釘?shù)姆爆嵅襟E。且橋接件安裝孔具有雙孔設計，可無限橋接端子。標記條的使用和UK系列普通端子一樣，根據不同的厚度選擇相對應的標記條，直接可入即可安裝完畢。

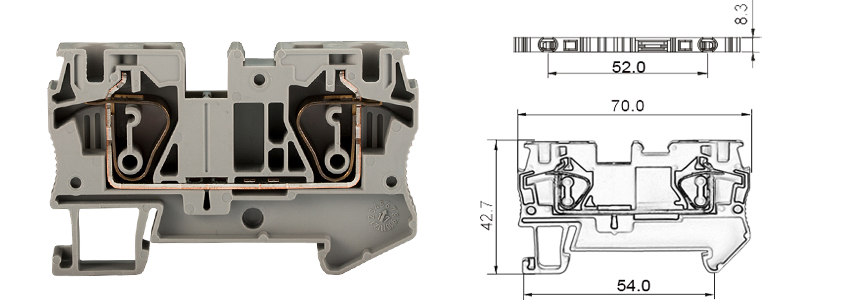

產品尺寸

ST4籠式彈簧接線端子高度36毫米，寬度57毫米，厚度6.2毫米，安裝卡腳間距35mm。

接線方法：

ST彈簧端子使用的時候?qū)Ь€(xiàn)連接頭的位置使用冷壓端頭制作能夠更好的實現線路的連接，并且能夠提高安裝的穩定性。線頭制作方法是將導線絕緣層剝開約一公分的長度，插入冷壓端頭，使用冷壓端子壓線鉗壓實即可。硬線無需使用端頭直接剝線插入即可。

導線安裝安裝過程中，將螺絲刀插入安裝孔，固定框露出接線口位置插入導線拔出螺絲刀即可完成導線安裝。

配件詳情

ST彈簧接線端子采用的橋接件為新型插拔式橋接件FBS10-6,可用于10位端子的橋接。此款橋接件采用的是中心式橋接的方式，特點在于其安裝方式的快速便捷和無限橋接等。能夠?qū)崿F(xiàn)整組端子的無限連接，10位橋接完成之后只需在第二個安裝孔插入新的橋接件就可將之后的9片端子與之前的10片端子完全橋接在一起，往復循環。擋板方面采用的是D-ST4。標記條采用的是ZB6，固定件采用E/UK,EW-35,SUK-E等普通端子通用系列配件即可。

生產組裝

ST系列產品目前使用的是全手工生產，因?yàn)槭袌?chǎng)需求方面目前的比重扔人以UK系列框式螺釘接線端子為主，且籠式彈簧接線端子在使用方面具有一定的局限性（不能直接連接軟線），所以目前市場仍然以螺釘式接線端子作為主要接線元器件，只有硬線且適用環境不適于螺釘式接線端子的情況下才會選擇使用籠式接線端子，其產品價格也是產品選擇的一個考慮因素，相同規格的籠式接線端子價格高于螺釘式接線端子。生產方面框式螺釘端子基本已經實現自動化生產，而籠式接線端子幾乎采用的都是人工生產，生效率也是影響其擴大市場的一個重要因素。
